솔리드웍스에서 라이노로 옮기는 이유와 효율적인 데이터 변환

CAD 소프트웨어는 설계자와 엔지니어가 제품을 디자인하고 시뮬레이션하는 데 필수적인 도구입니다. 그 중에서도 SOLIDWORKS와 Rhino는 각각의 고유한 강점을 지닌 프로그램으로, 제품 개발의 다양한 단계에서 사용됩니다. 특히, 제품 설계 후 보다 정교한 모델링이 필요한 경우, SOLIDWORKS에서 Rhino로의 데이터 변환이 필요할 때가 있습니다. 이 포스팅에서는 SOLIDWORKS에서 Rhino로 데이터를 옮기는 이유와 효과적인 변환 방법에 대해 자세히 설명하고자 합니다.

---

2. SOLIDWORKS와 Rhino의 특징

SOLIDWORKS:

• 기계 설계 및 제품 개발을 위한 CAD 소프트웨어로, 기하학적 모델링과 피처 기반 설계에 강점을 지닙니다.
• 제조업체에서 주로 사용되며, 고정밀 기계 부품 및 어셈블리 설계를 지원합니다.

Rhino:

• 정형화되지 않은 복잡한 곡선 및 표면 작업에 특화된 3D 모델링 소프트웨어입니다.
• 특히, 아키텍처 디자인, 제품 디자인, 제품 프로토타입 등에서 매우 유용하며, 복잡한 곡선 및 표면을 섬세하게 다룰 수 있습니다.

---

3. SOLIDWORKS에서 Rhino로 데이터를 옮기는 이유

1. 복잡한 곡선과 정교한 표면 처리

• SOLIDWORKS는 주로 정형화된 형상과 기하학적 정확성을 기반으로 한 설계를 진행합니다. 하지만 복잡한 곡선 및 표면 디자인이 필요한 경우  Rhino로 변환하는 것이 보다 적합합니다.

2. CAD 데이터 호환성

• SOLIDWORKS에서 생성된 모델은 STEP (.STEP), IGES (.IGS) 포맷을 통해 라이노로 옮길 수 있습니다. 하지만 SOLIDWORKS가 제공하는 데이터만으로는 정교한 곡선 및 표면이 부족할 수 있어 Rhino로 데이터를 변환하는 과정이 필요합니다.

3. 클라이언트 요구 및 협업

• 특정 프로젝트에서 Rhino 모델이 요구되거나, 포토리얼한 렌더링 및 디자인 검토가 필요할 때, SOLIDWORKS에서 Rhino로의 변환이 필수적입니다.

---

4. SOLIDWORKS에서 Rhino로의 데이터 변환 방법

1. STEP 포맷을 통한 변환

• 가장 널리 사용되는 중립 포맷 중 하나인 STEP (.STEP)은 SOLIDWORKS와 Rhino 간의 데이터 변환에서 가장 안정적입니다.
  • 방법:

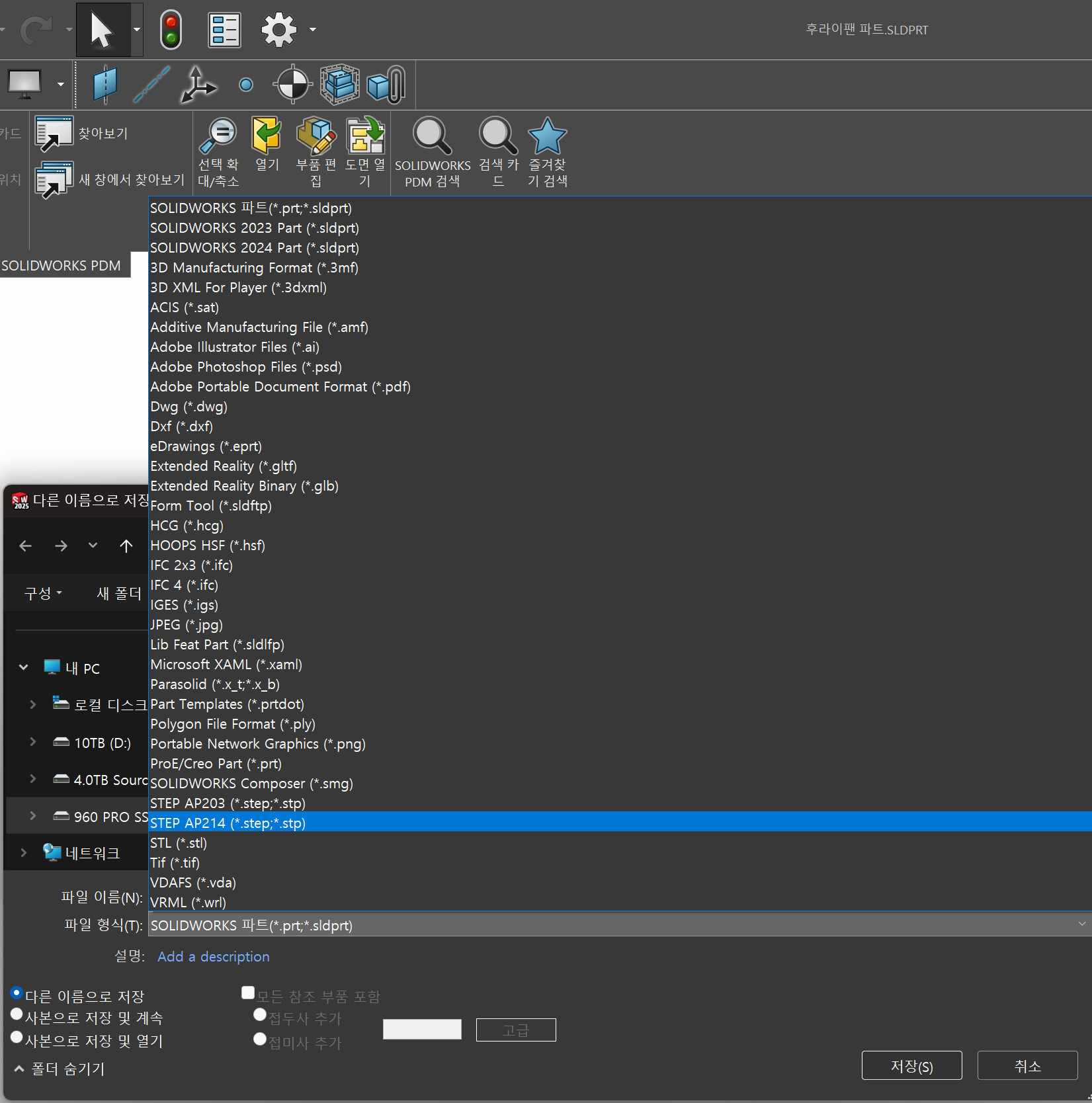

    1. SOLIDWORKS에서 파일 → 내보내기 (다른 이름으로 저장) → STEP AP214 선택

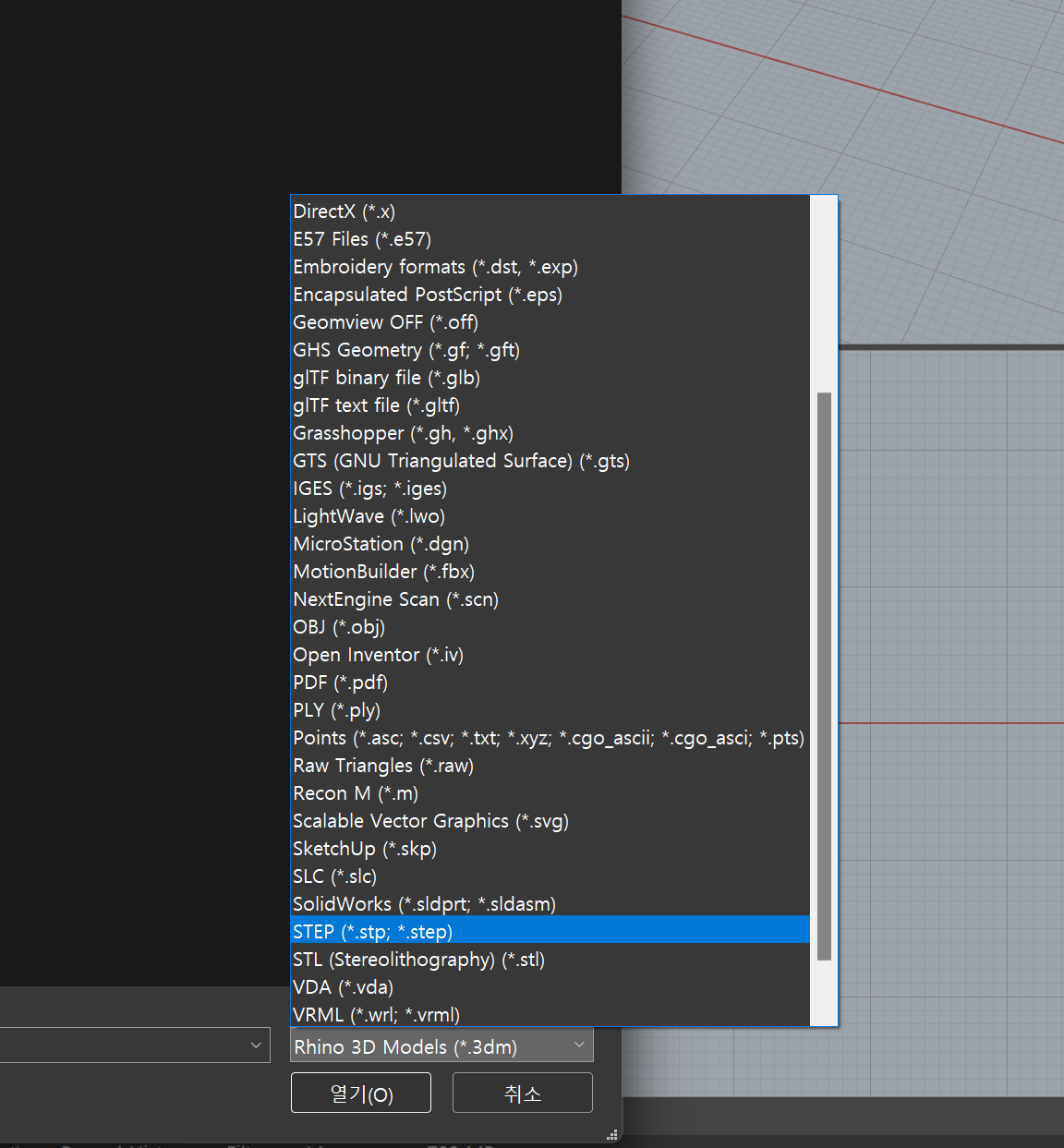

    2. Rhino에서 파일 → 불러오기 → STEP 파일 로드



2. IGES 포맷

• 복잡한 곡선 및 표면이 포함된 모델의 경우, IGES (.IGS) 포맷도 활용할 수 있습니다. 이는 더 정밀한 데이터 전달이 필요할 때 유용합니다.

3. Move/Copy Bodies 기능 사용

• 라이노에서는 특정 바디를 독립적으로 이동시키거나 복사하여 사용할 수 있습니다. 이를 통해 원래 설계 데이터를 바탕으로 더욱 세밀한 수정과 추가 작업을 진행할 수 있습니다.

---

5. SOLIDWORKS에서 Rhino로 데이터를 변환할 때 고려해야 할 점

1. 정확한 데이터 유지

• SOLIDWORKS에서 변환한 모델이 Rhino에서 손상되지 않도록, 복잡한 곡선 및 표면 데이터가 그대로 유지되도록 해야 합니다.
• 경우에 따라 일부 고급 데이터를 Rhino로 옮길 때 손실될 수 있으므로 주의가 필요합니다.

2. 파일 크기 및 성능

• 복잡한 모델일수록 파일 크기가 커질 수 있으며 라이노에서의 성능에 영향을 줄 수 있습니다.
• 불필요한 부분을 줄이고 필요한 데이터만 변환하는 것이 중요합니다.



6. 마치며

SOLIDWORKS에서 Rhino로의 데이터 변환은 제품 개발 과정에서 정교한 곡선과 복잡한 표면 처리가 중요한 단계에서 필수적인 작업입니다. 다양한 중립 포맷과 기능을 활용하여 데이터를 안정적으로 옮길 수 있으며, 각 소프트웨어의 장점을 최대한 활용하여 최상의 결과물을 제공할 수 있습니다. 디자인의 정밀도를 더욱 높이고 협업의 효율성을 높여보세요.
